Schritt 13 von 38
Kapitel 2 · Encoder 1: Morph

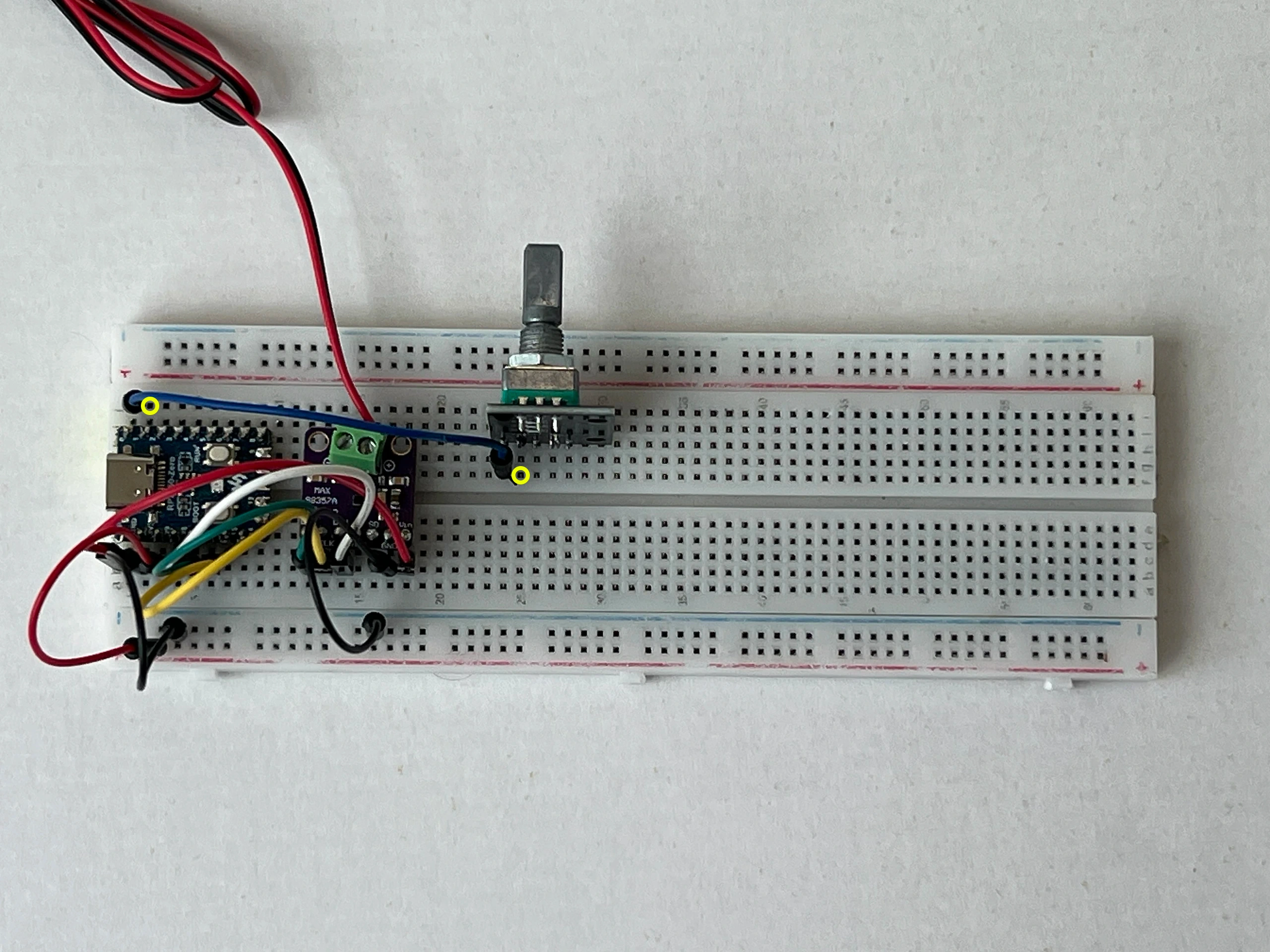

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

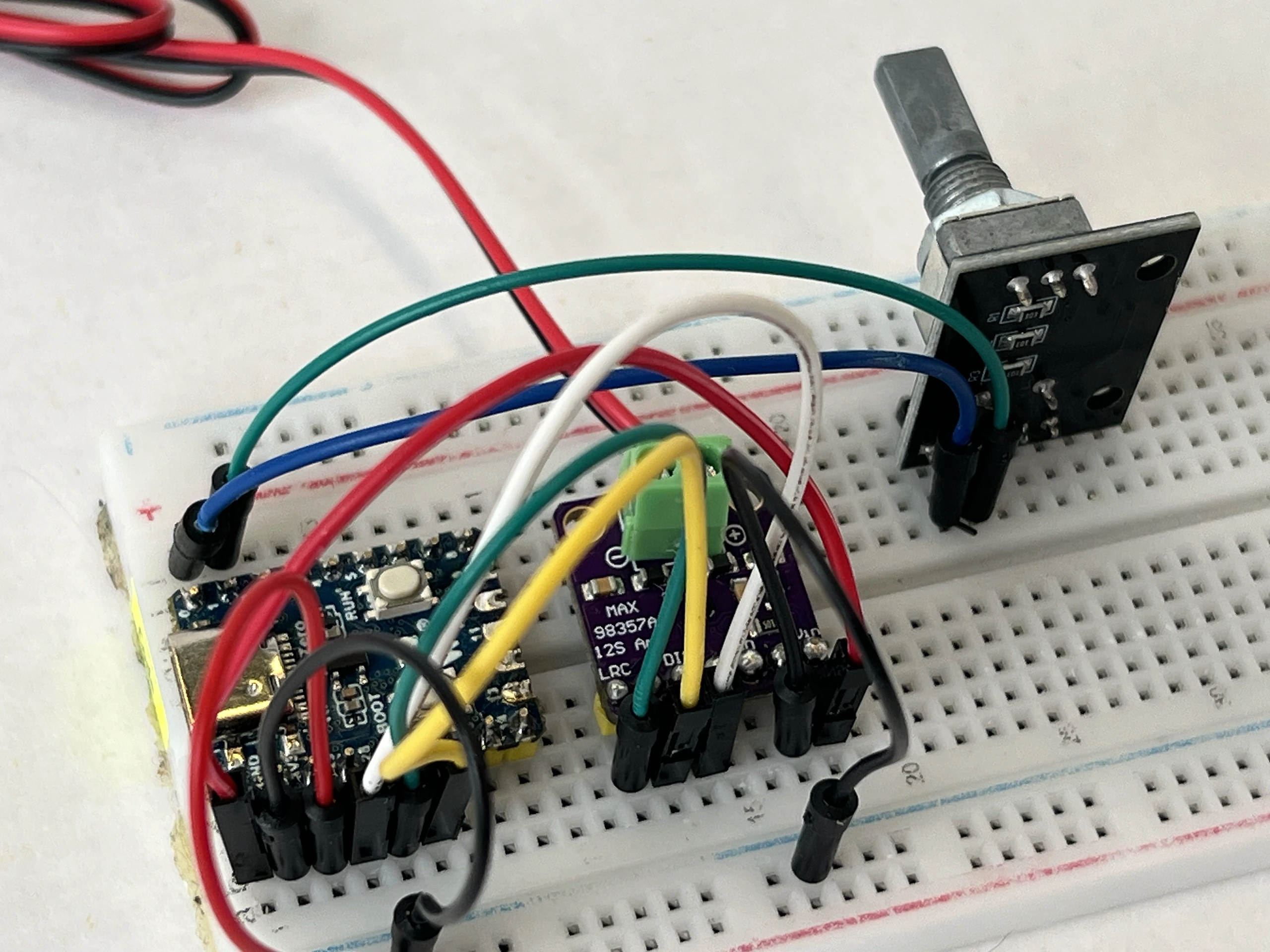

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein grünes Kabel von F25 beim Regler nach J2 beim Chip.
F25 gehört zum Pin DT, J2 zum Pin GP1. Aus CLK und DT zusammen erkennt der Chip, in welche Richtung du drehst.
F25 · Pin DT am Encoder 1 → nach J2 · Pin GP1 am Chip
