Schritt 6 von 38
Kapitel 1 · Audio-Fundament

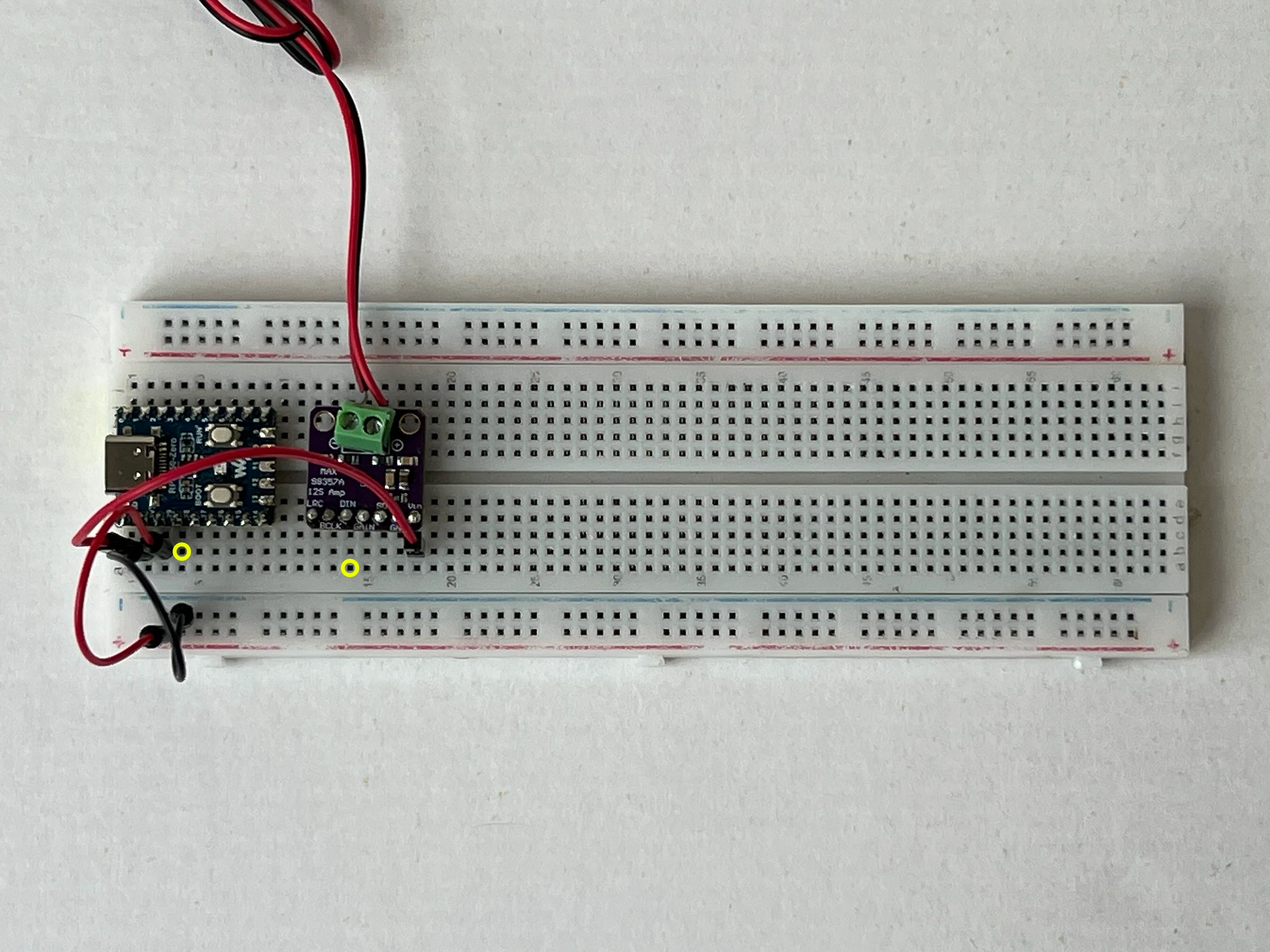

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

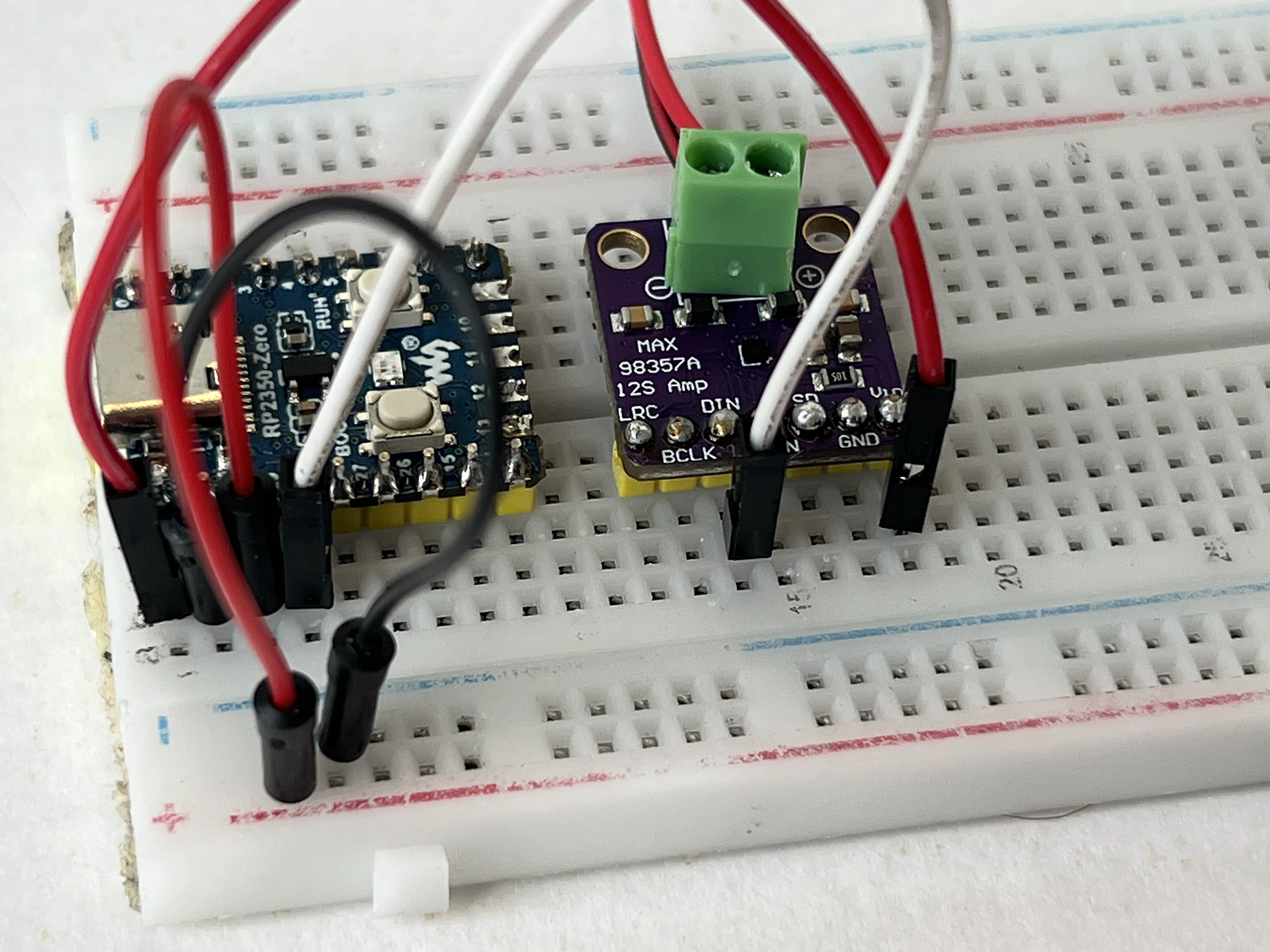

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein weißes Kabel von B4 beim Chip nach B14 beim Audioboard.
Auf Spalte 4 sitzt der Pin GP29, auf Spalte 14 der Pin DIN. Über diese Leitung schickt der Chip die Töne als Zahlen.
B4 · Pin GP29 am Chip → nach B14 · Pin DIN am Audioboard
