Schritt 32 von 38 Kapitel 5 · Encoder 4: Release

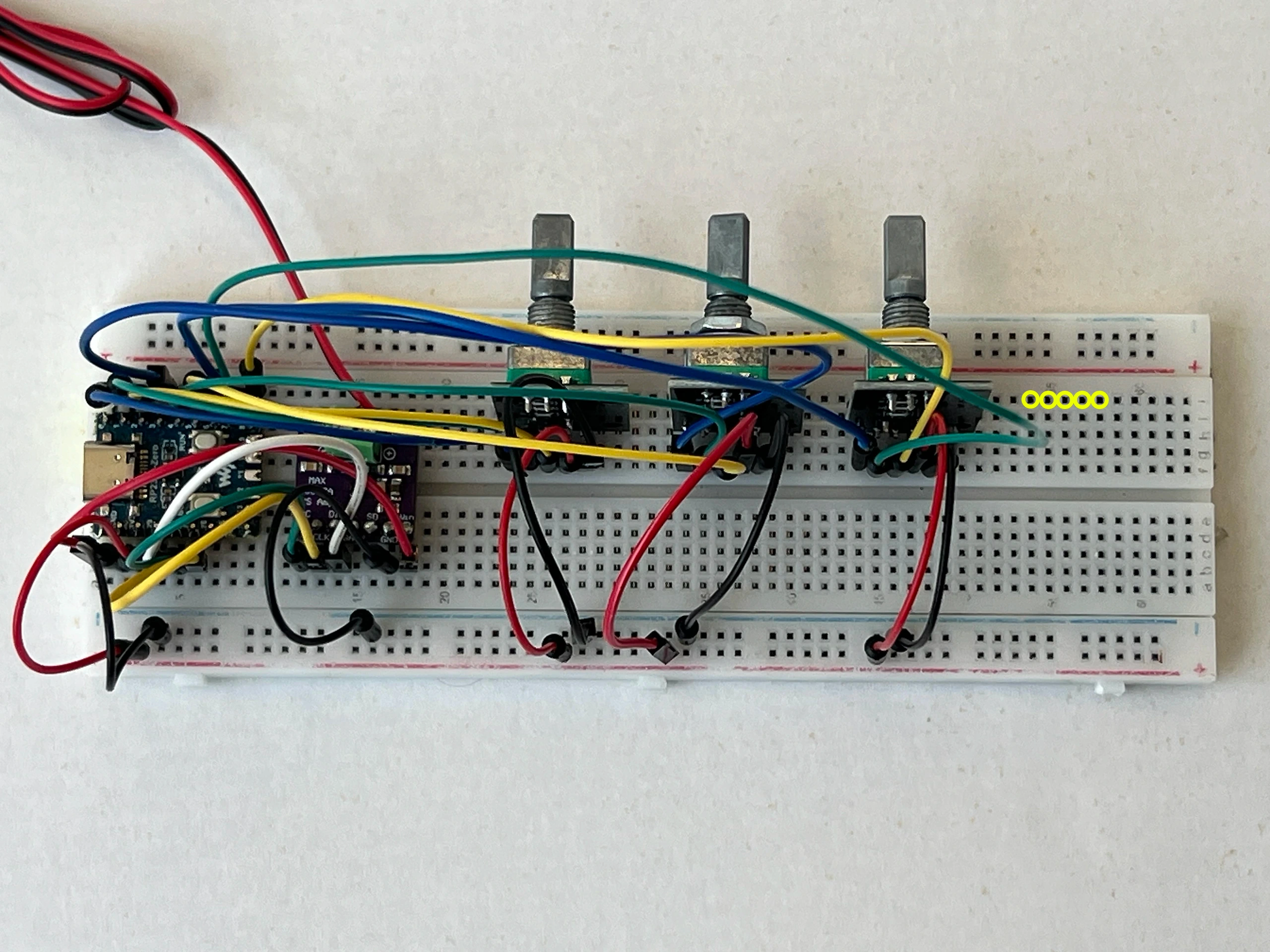

Setz Encoder 4 in die Löcher J54 bis J58.
Der erste Pin CLK sitzt auf Spalte 54; dahinter folgen DT auf 55, SW auf 56, + auf 57 und GND auf 58. Am Regler ist also alles wie bei den drei anderen. Nur seine drei Ziele liegen diesmal auf der anderen Längsseite des Chips.

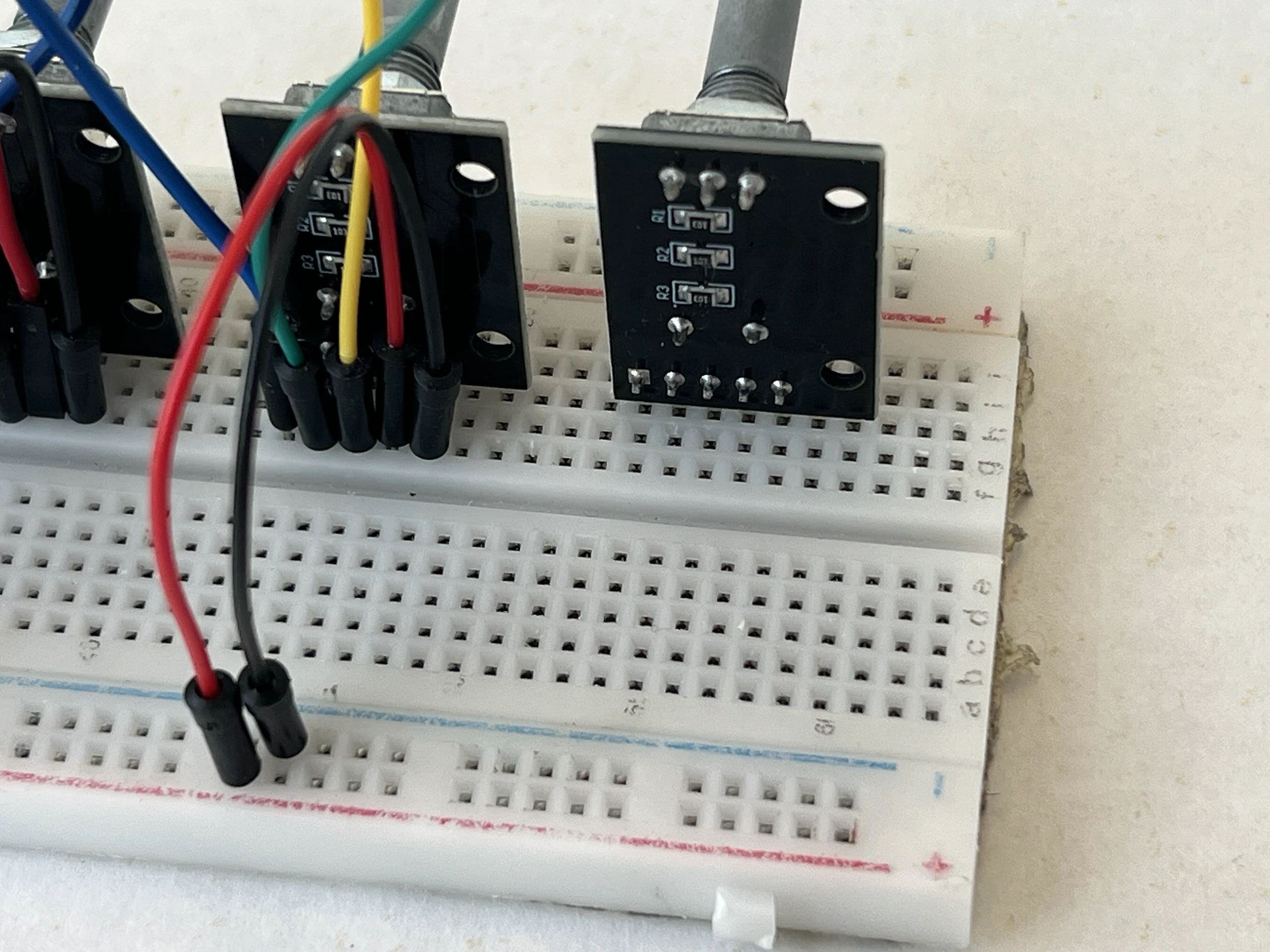

Encoder 4 · Löcher J54 bis J58
Warum ist bei diesem Regler alles andersherum?
Der Chip hat auf jeder seiner beiden Längsseiten eine Reihe Pins. Für die ersten drei Regler hat eine Seite gereicht: neun Leitungen, neun Löcher, J1 bis J9. Danach ist diese Reihe voll.
Regler 4 muss also auf die andere Seite, und dort laufen die Pins in der Gegenrichtung. Das ist wie bei zwei Sitzreihen, die sich gegenübersitzen: Was für dich links ist, ist für den anderen rechts. Nicht der Chip ist verdreht, du schaust nur von der anderen Seite darauf.
Am Regler selbst ändert sich nichts, dort bleibt es bei CLK, DT, SW. Gespiegelt ist allein die Chip-Seite. Bei jedem der drei Kabel steht deshalb ein Achtung-Band mit dem Loch, in das es gehört.
