Schritt 21 von 38 Kapitel 3 · Encoder 2: Cutoff

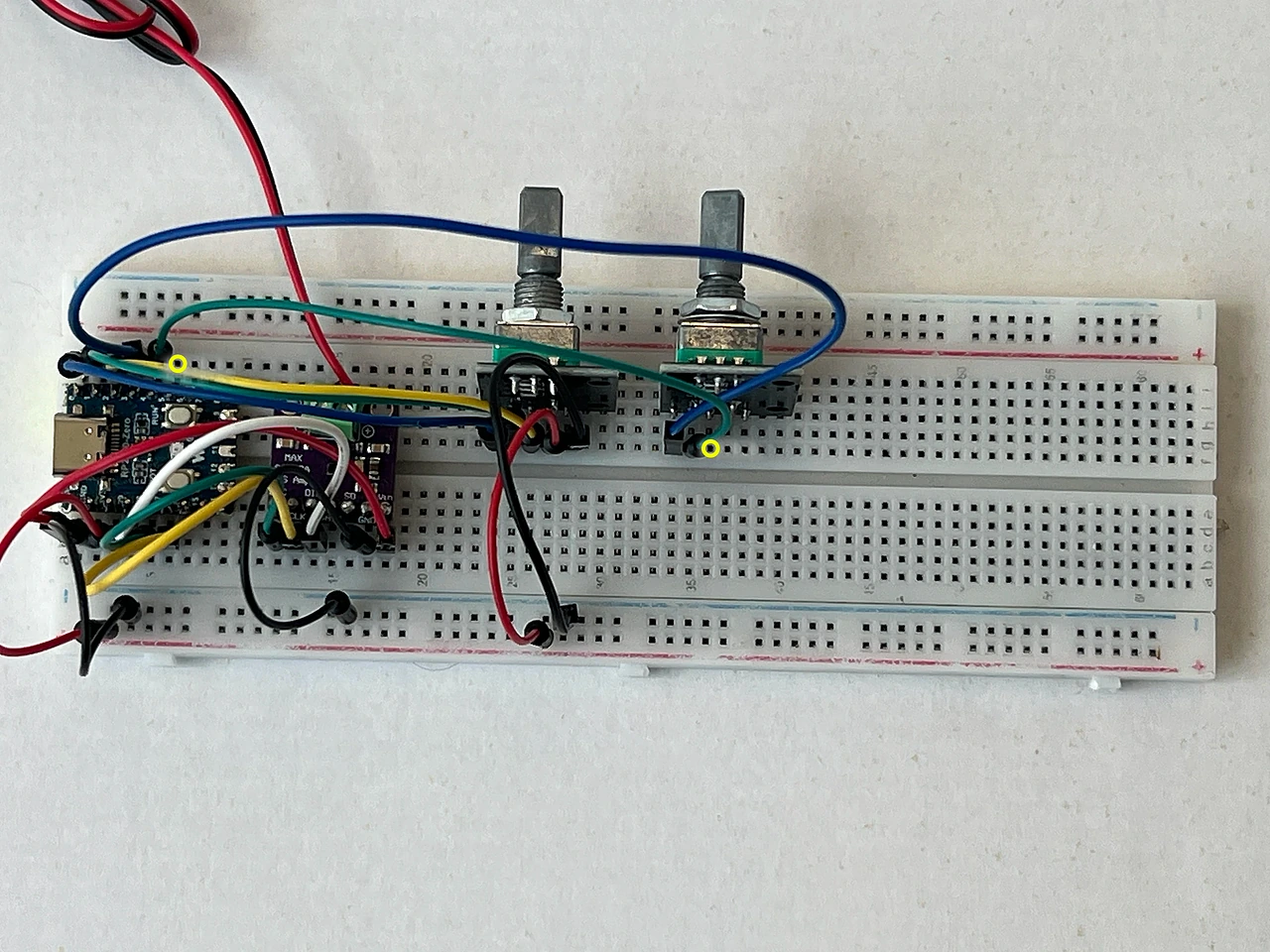

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: F36 am Encoder 2 und J6 am Chip.

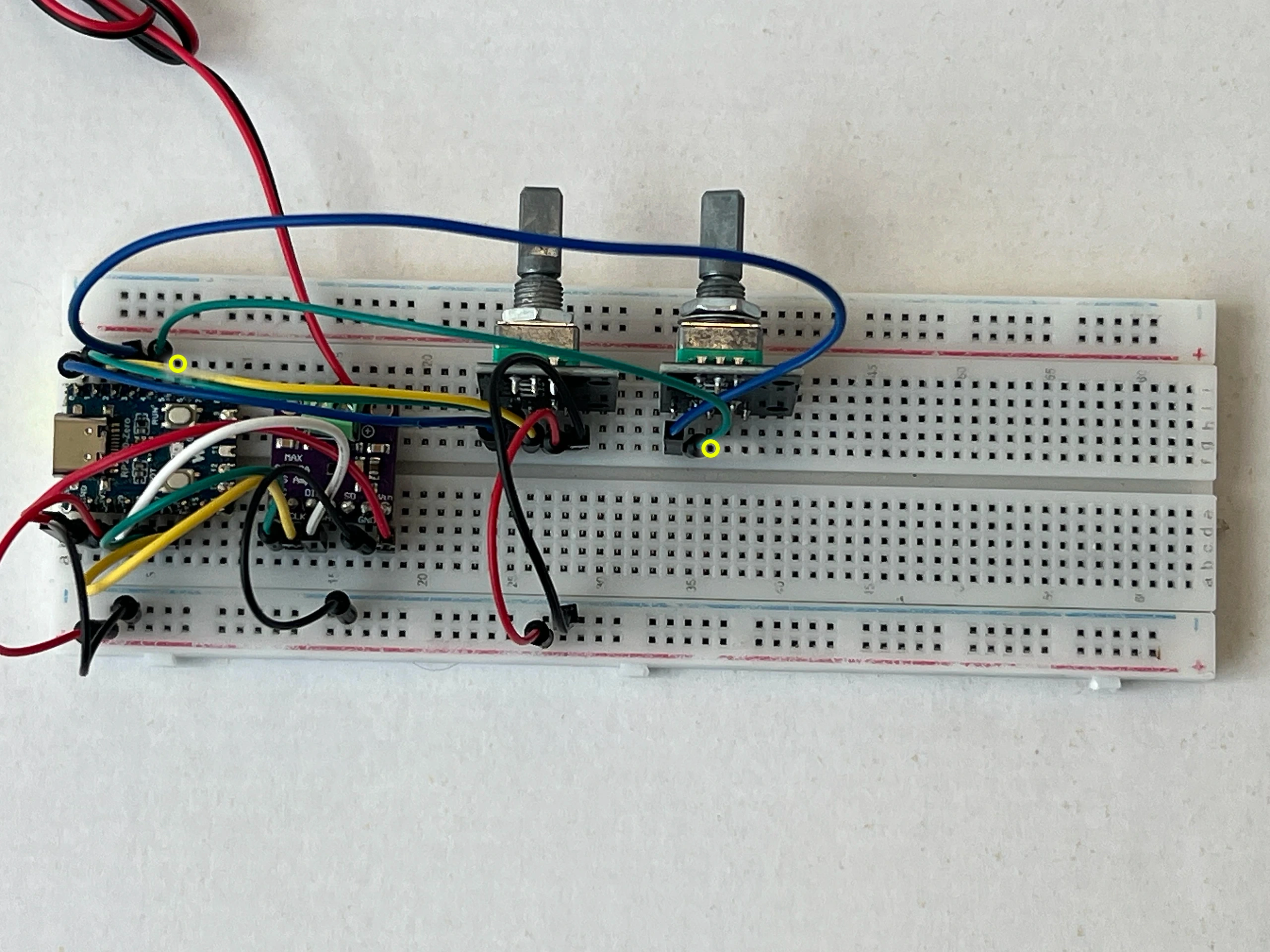

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

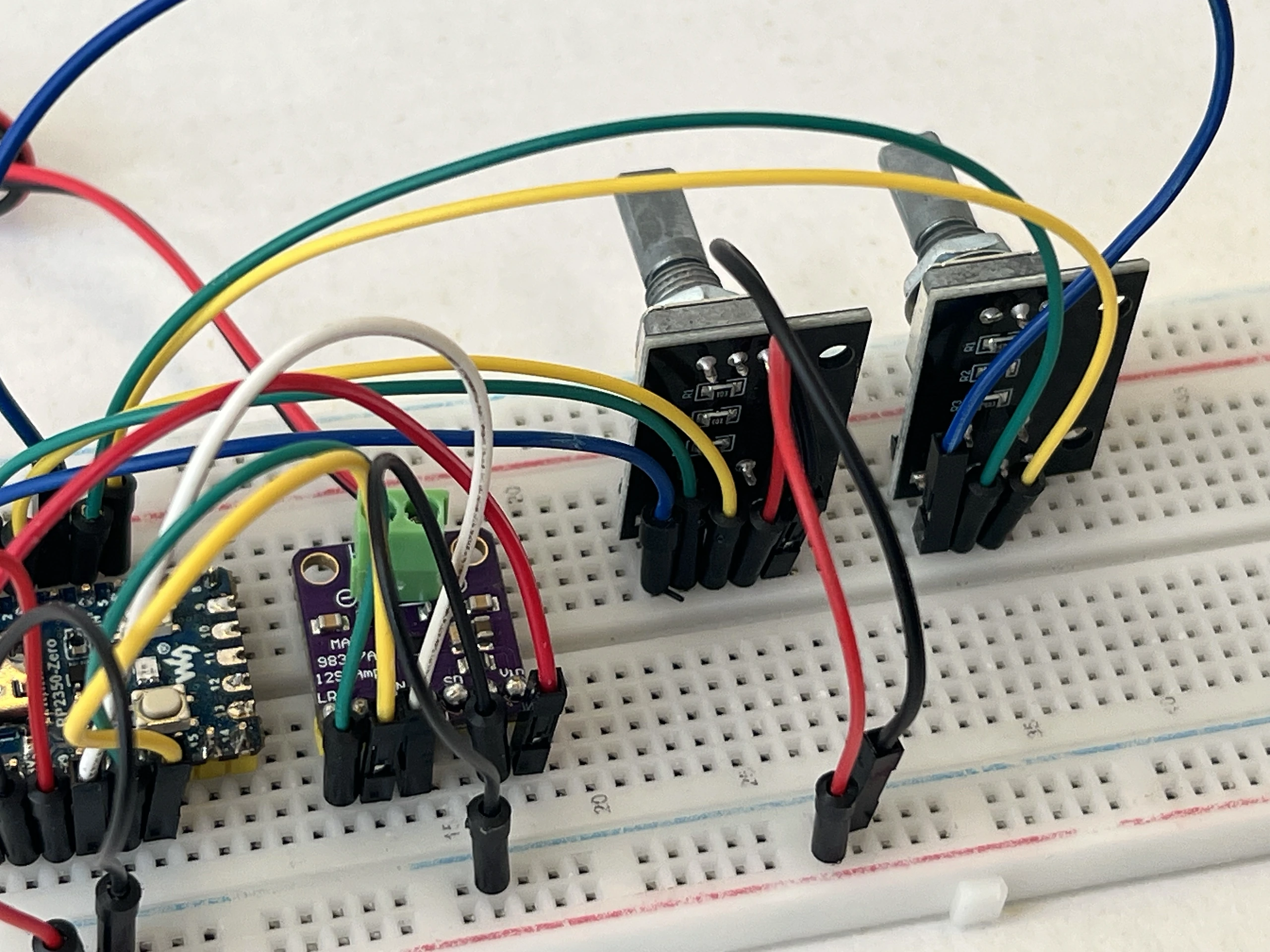

Aus der Nähe: das Kabel steckt fertig, zwischen F36 am Encoder 2 und J6 am Chip.
Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein gelbes Kabel von F36 beim Regler nach J6 beim Chip. Der Knopf im Regler lässt sich drücken. Er springt zur nächsten Melodie.

F36 gehört zum Pin SW, J6 zum Pin GP5. Ausprobieren kannst du das aber erst nach den beiden nächsten Kabeln: Vorher hat der Regler keinen Strom.

F36 · Pin SW am Encoder 2 nach J6 · Pin GP5 am Chip
