Schritt 9 von 38
Kapitel 1 · Audio-Fundament

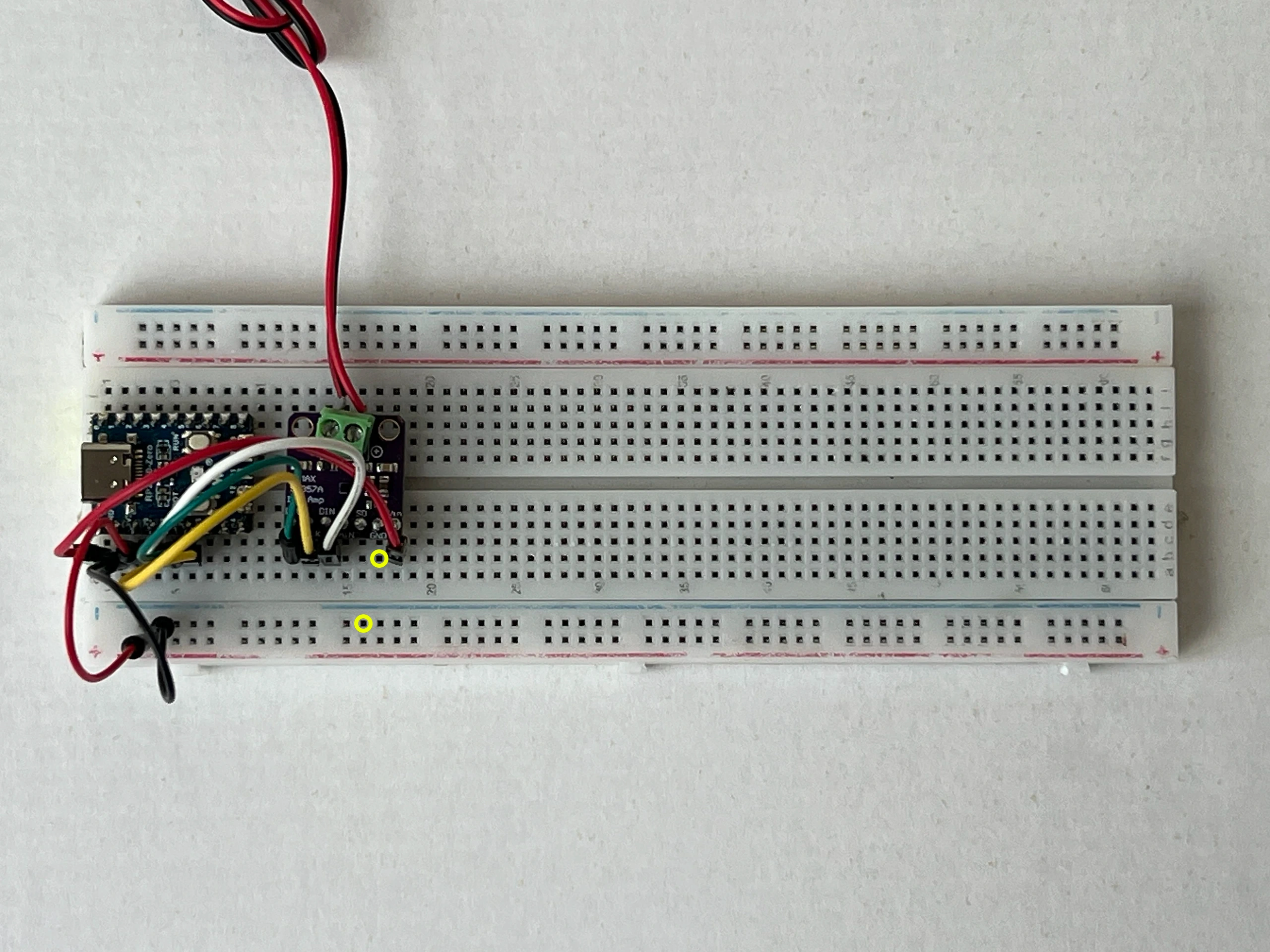

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

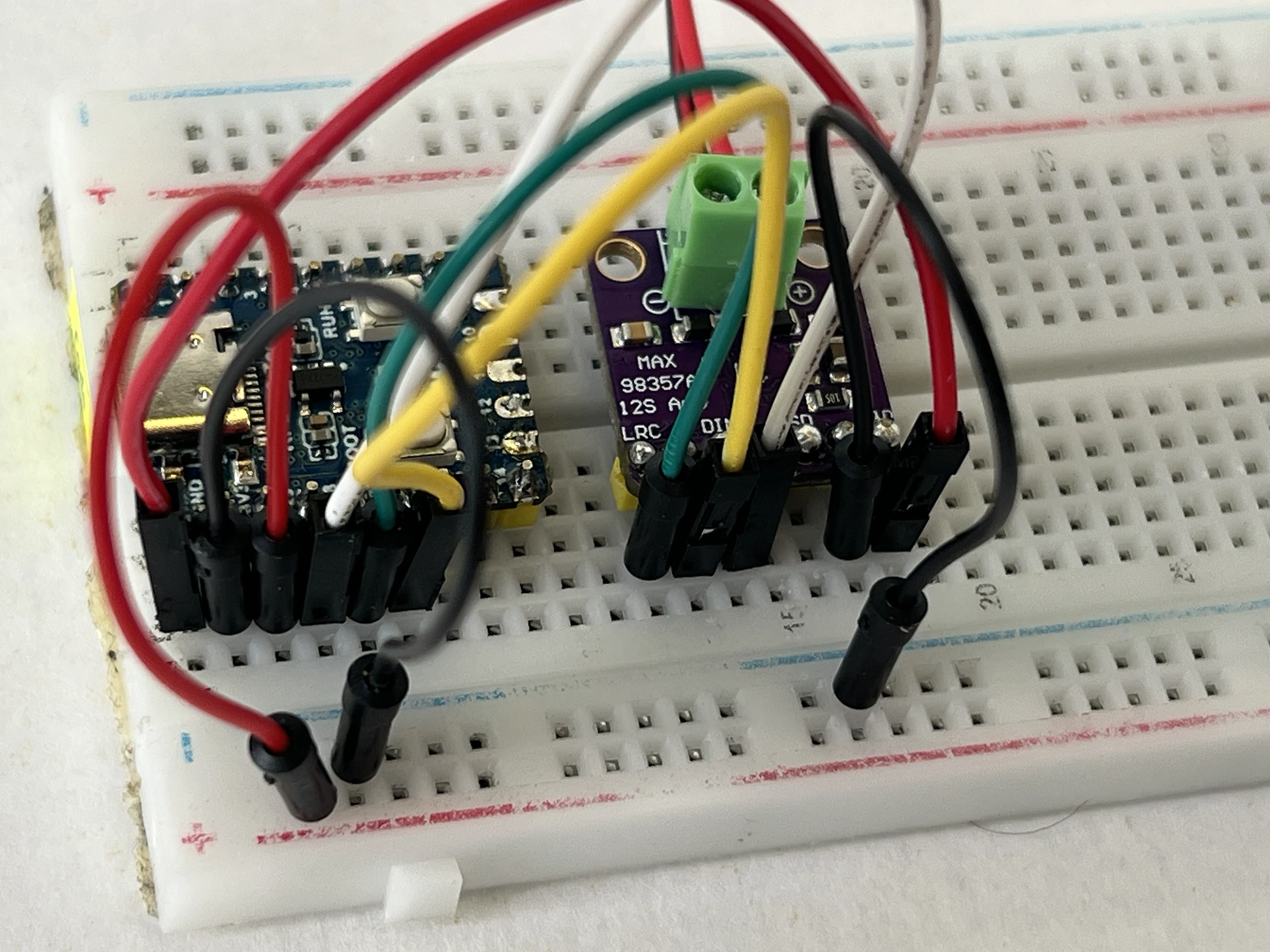

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein schwarzes Kabel von B17 beim Audioboard in die Minus-Schiene am Rand.
Auf Spalte 17 sitzt der Pin GND des Audioboards. Erst wenn Chip und Audioboard denselben Minus haben, kann der Verstärker die Zahlen lesen.
B17 · Pin GND am Audioboard → nach Minus-Schiene
