Schritt 8 von 38
Kapitel 1 · Audio-Fundament

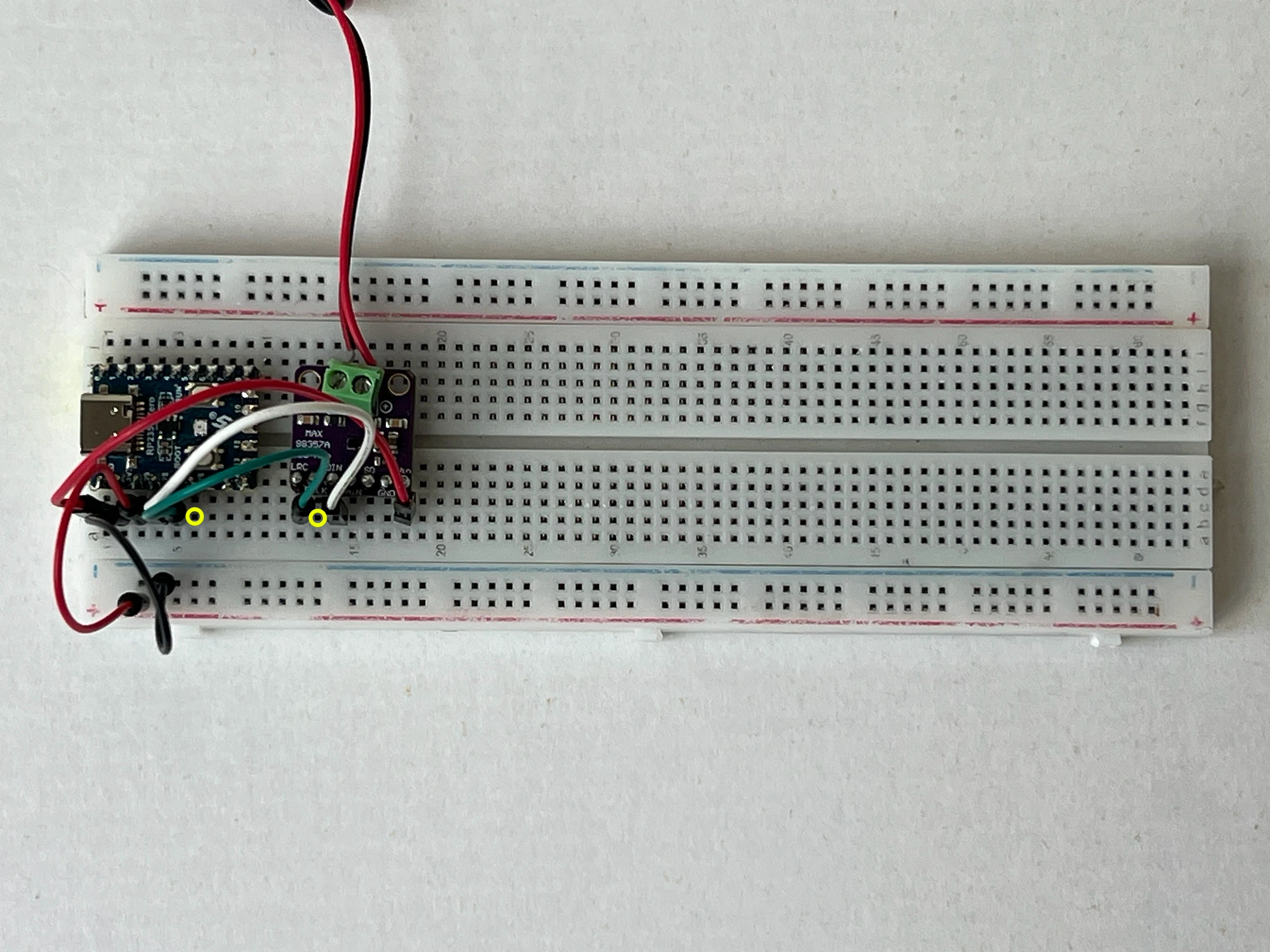

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

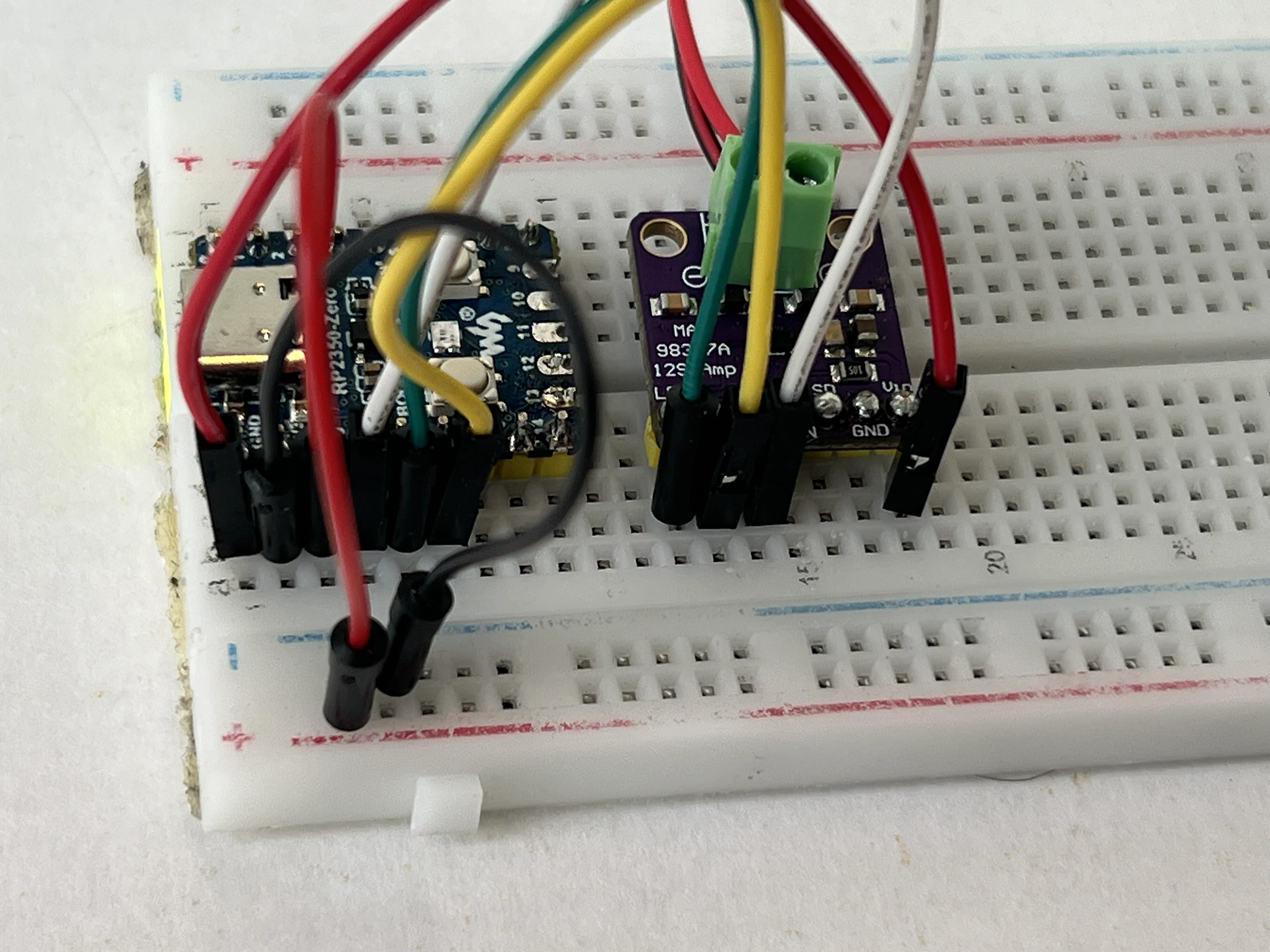

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein gelbes Kabel von B6 beim Chip nach B13 beim Audioboard.
Auf Spalte 6 sitzt der Pin GP27, auf Spalte 13 der Pin BCLK. Diese Leitung gibt den Takt vor, in dem die Zahlen ankommen.
B6 · Pin GP27 am Chip → nach B13 · Pin BCLK am Audioboard
