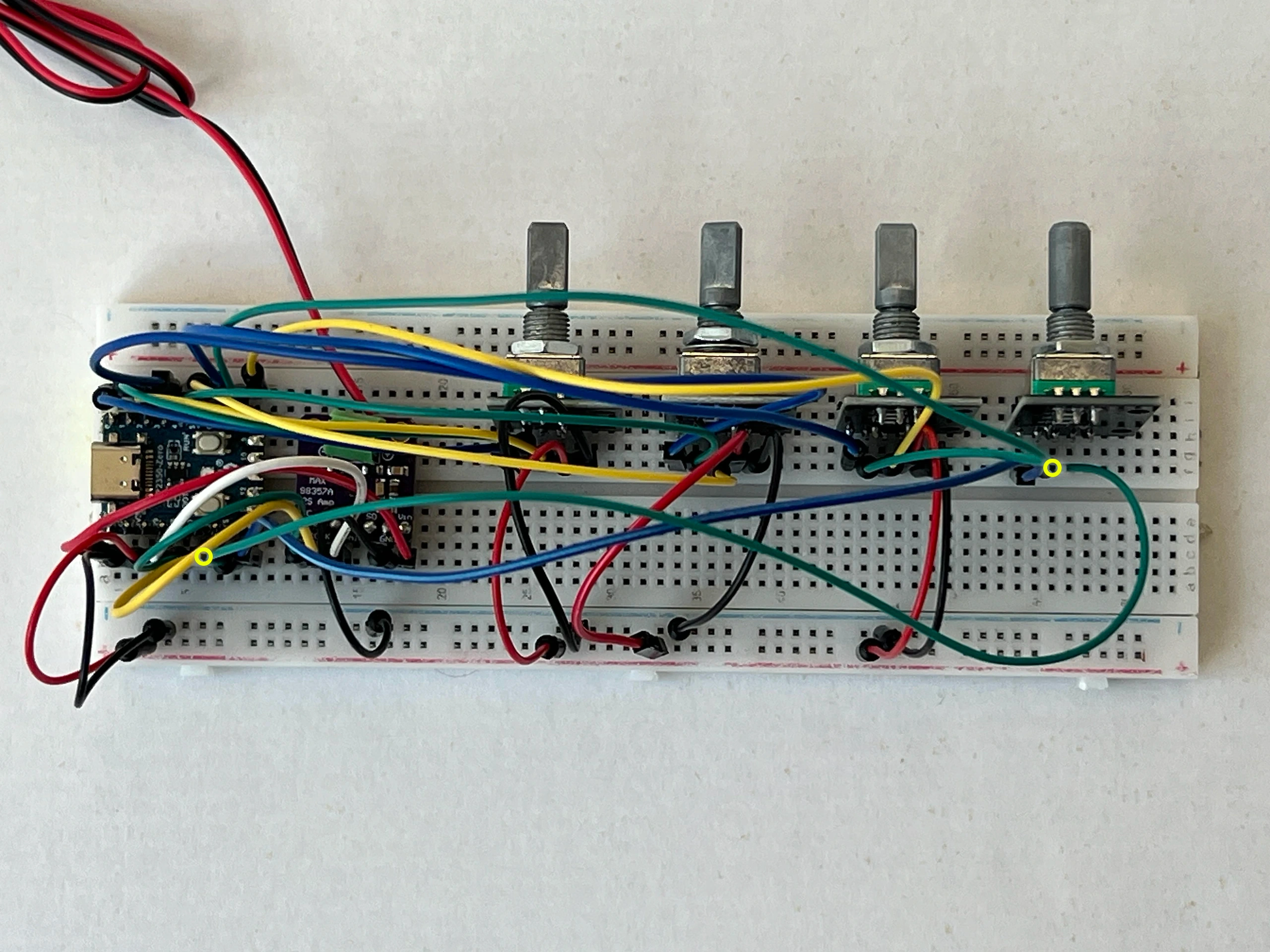

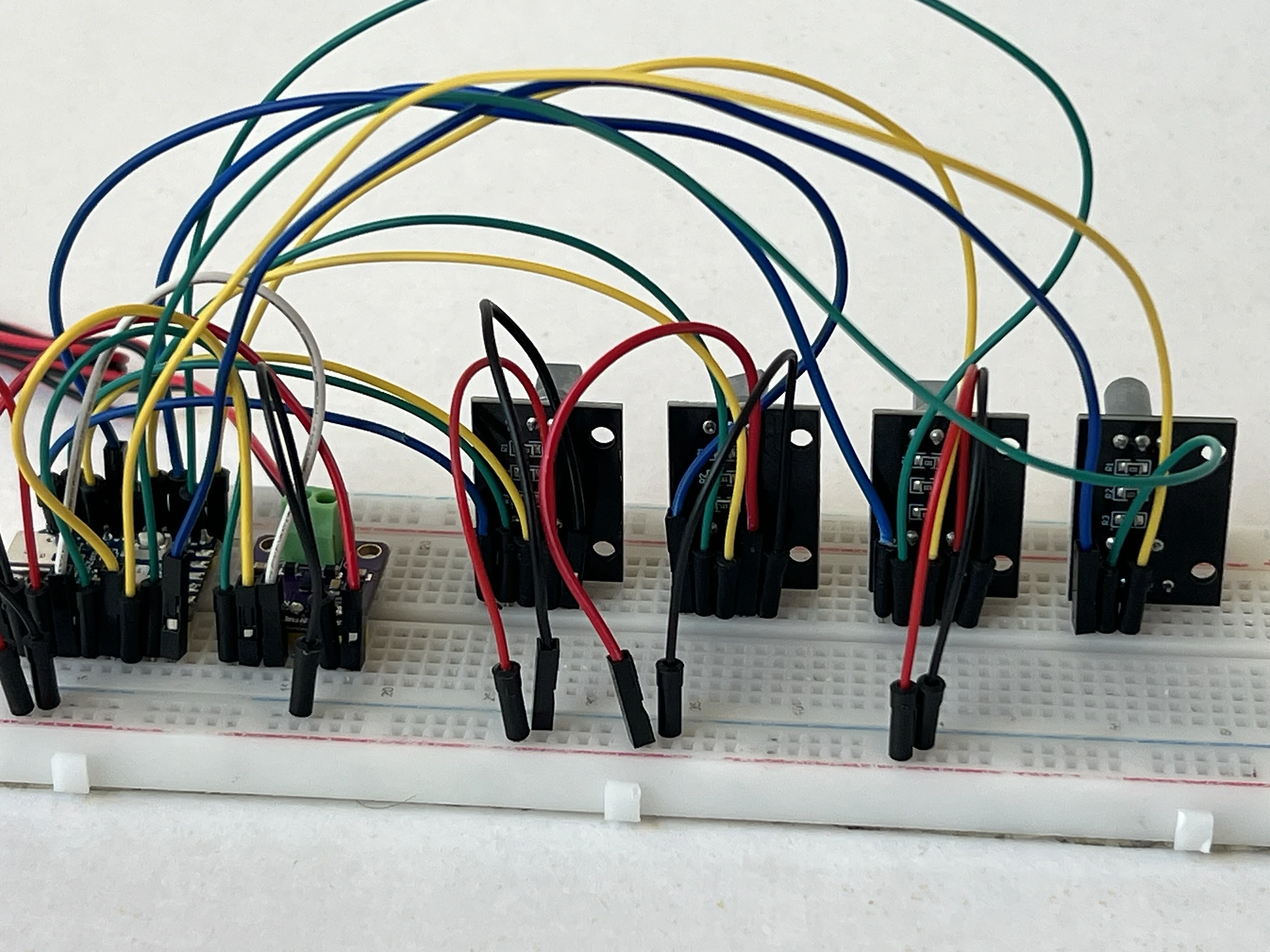

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein gelbes Kabel von F56 beim Regler nach B7 beim Chip. Der Knopf im Regler lässt sich drücken. Er schaltet um: Danach regelt Encoder 1 die Lautstärke und Encoder 2 das Tempo, und noch ein Druck auf Encoder 4 schaltet zurück.
F56 gehört zum Pin SW, B7 zum Pin GP26. Ausprobieren kannst du das aber erst nach den beiden nächsten Kabeln: Vorher hat der Regler keinen Strom.
F56 · Pin SW am Encoder 4 → nach B7 · Pin GP26 am Chip
