Schritt 34 von 38
Kapitel 5 · Encoder 4: Release

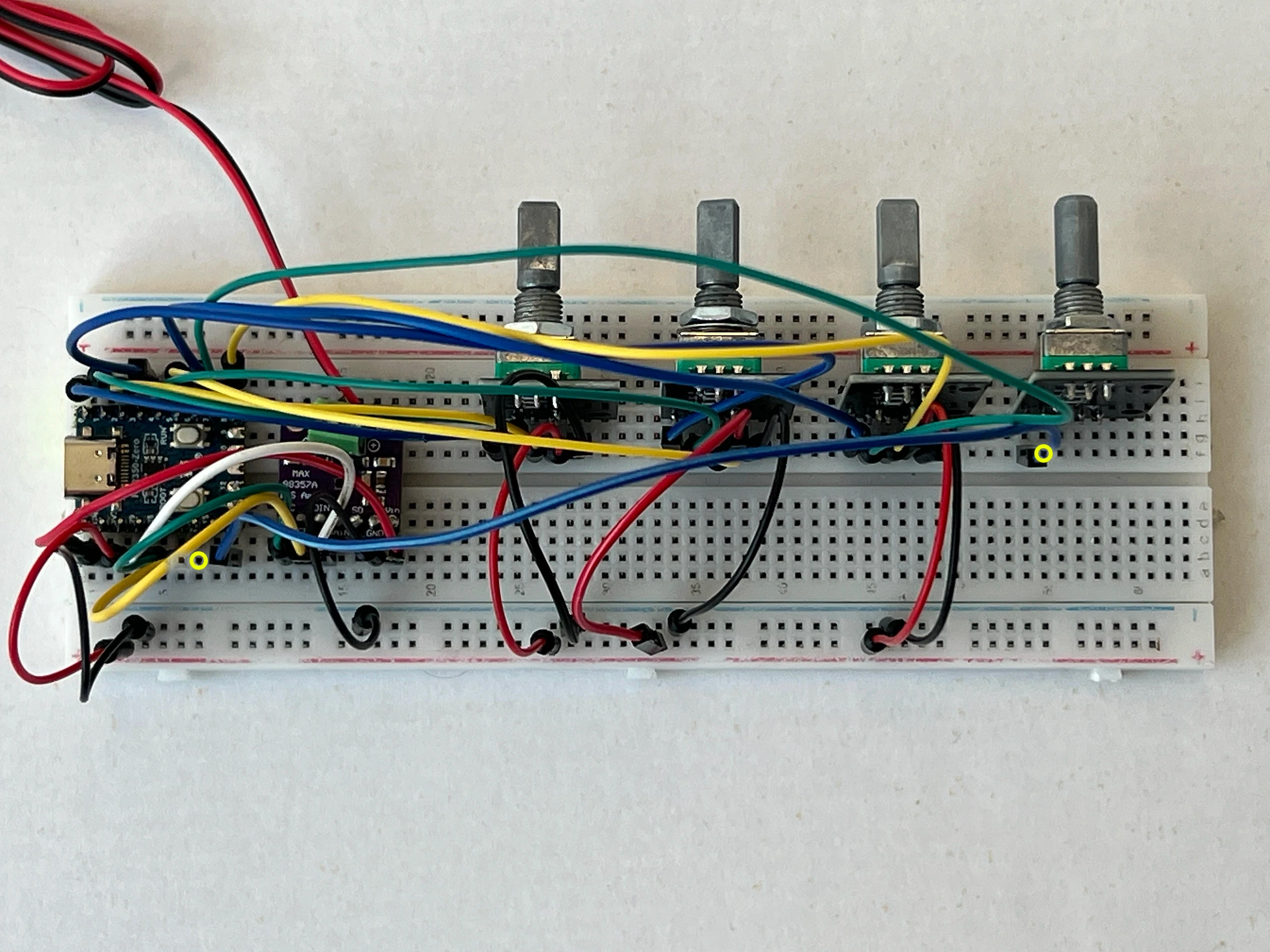

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

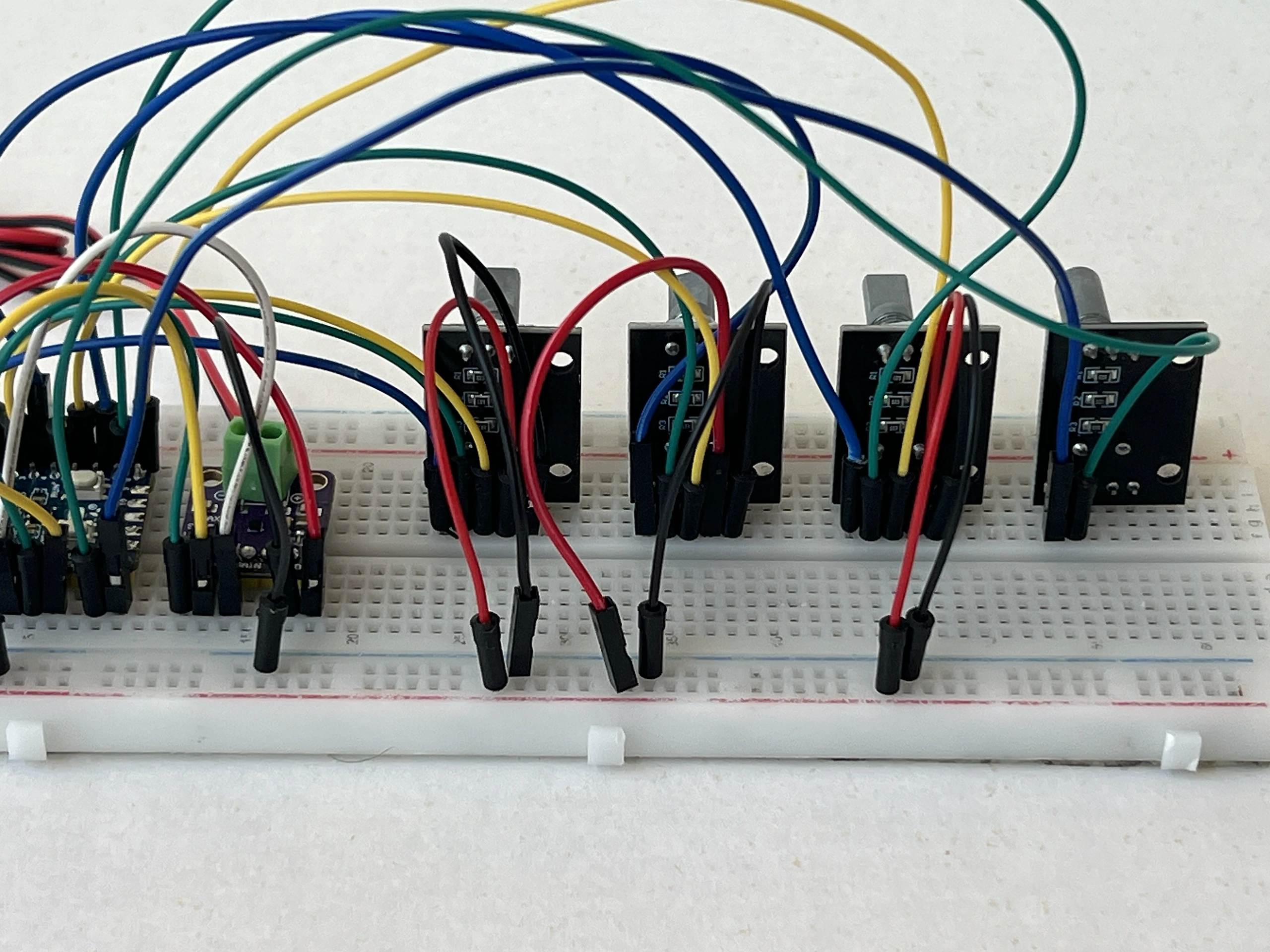

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein grünes Kabel von F55 beim Regler nach B8 beim Chip.
F55 gehört zum Pin DT, B8 zum Pin GP15.
F55 · Pin DT am Encoder 4 → nach B8 · Pin GP15 am Chip
