Schritt 26 von 38 Kapitel 4 · Encoder 3: Attack

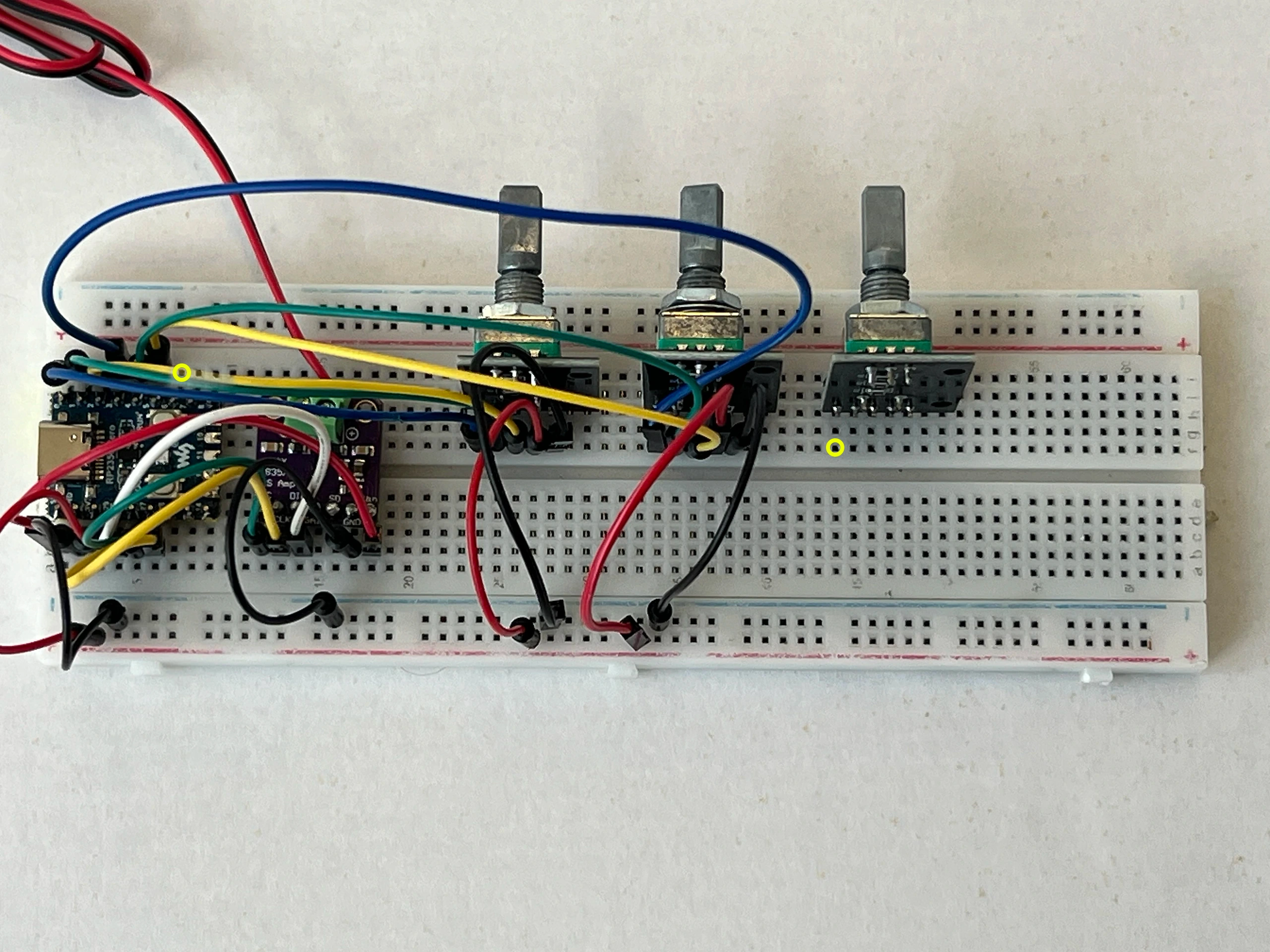

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: F44 am Encoder 3 und J7 am Chip. — Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

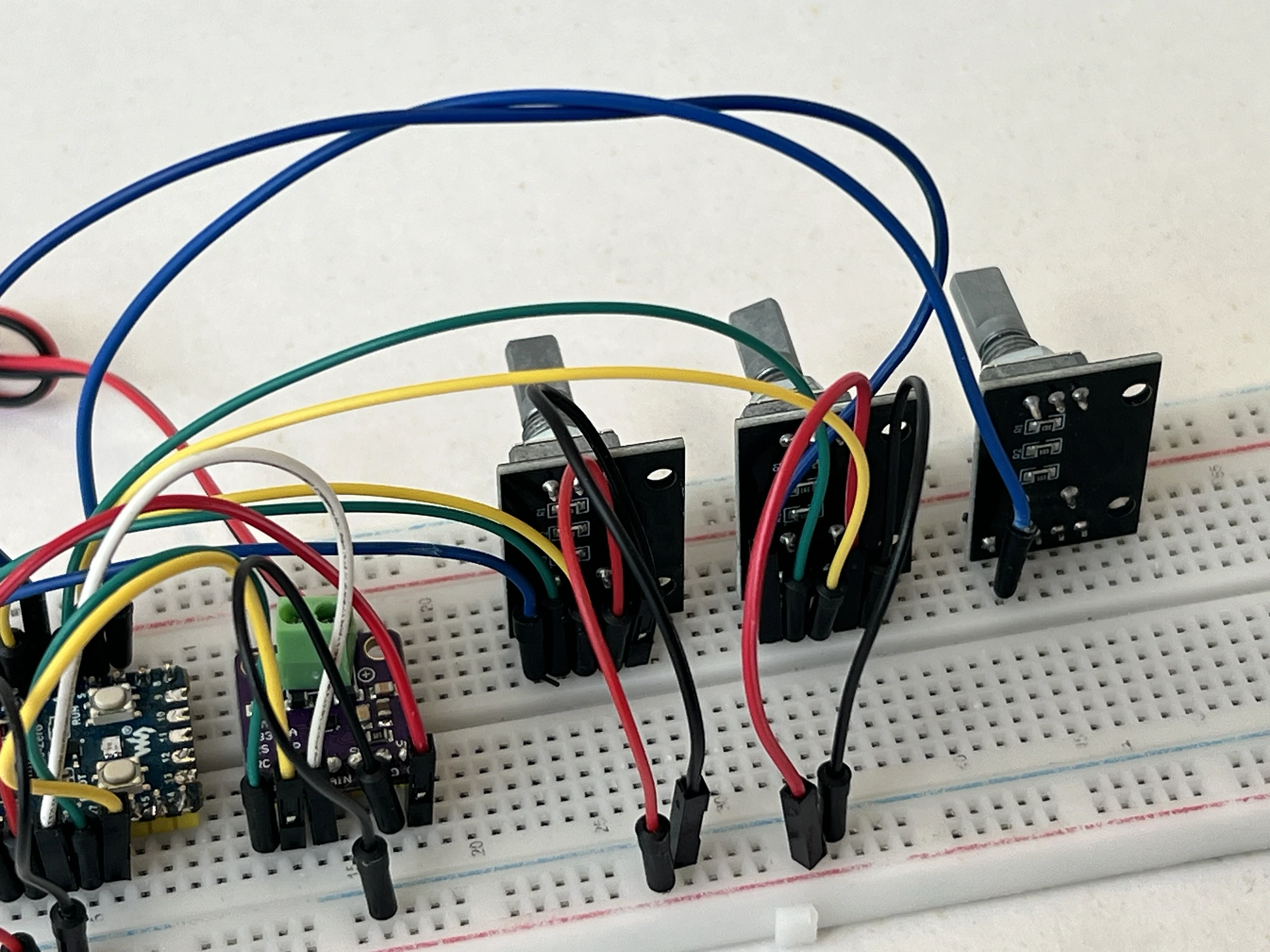

Aus der Nähe: das Kabel steckt fertig, zwischen F44 am Encoder 3 und J7 am Chip. — Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein blaues Kabel von F44 beim Regler nach J7 beim Chip.

F44 gehört zum Pin CLK, J7 zum Pin GP6.

F44 · Pin CLK am Encoder 3 nach J7 · Pin GP6 am Chip
