Schritt 16 von 38
Kapitel 2 · Encoder 1: Morph
Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

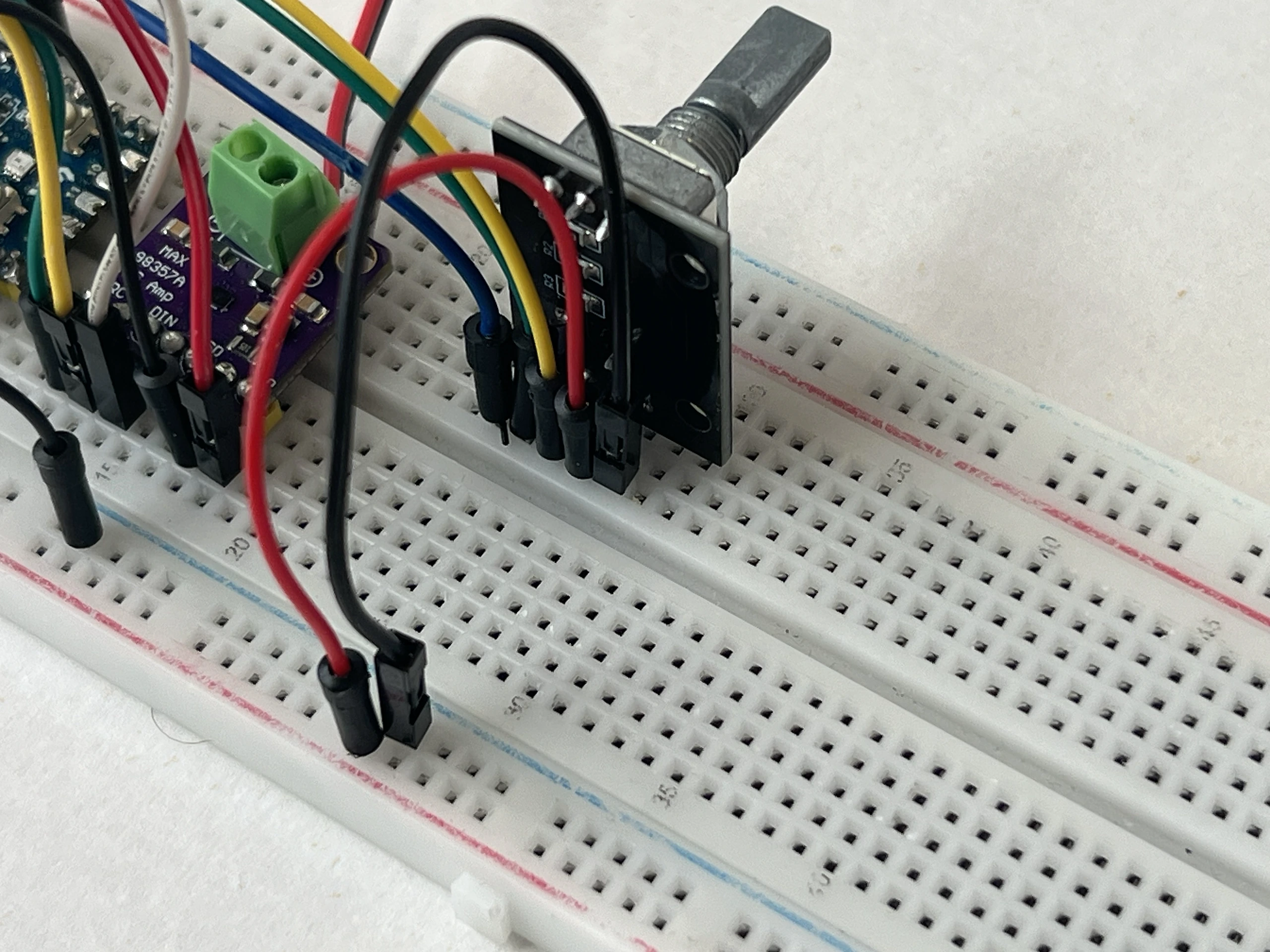

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein schwarzes Kabel von F28 beim Regler in die Minus-Schiene am Rand.
F28 gehört zum Pin GND. Damit ist Encoder 1 fertig verkabelt: drei Leitungen zum Chip, zwei zu den Schienen.
F28 · Pin GND am Encoder 1 → nach Minus-Schiene
