Schritt 30 von 38 Kapitel 4 · Encoder 3: Attack

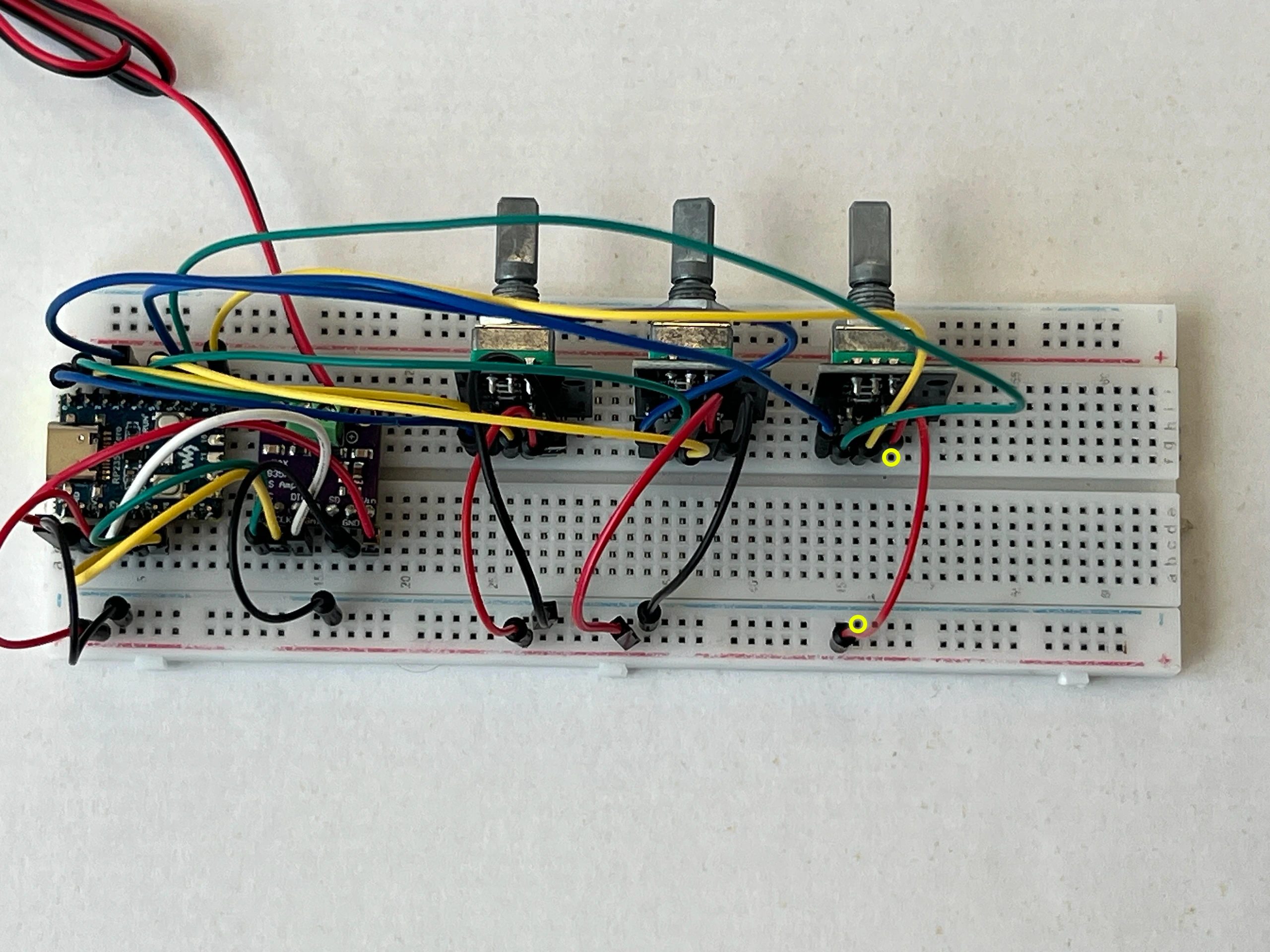

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: F48 am Encoder 3 und die Minus-Schiene am Rand.
Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

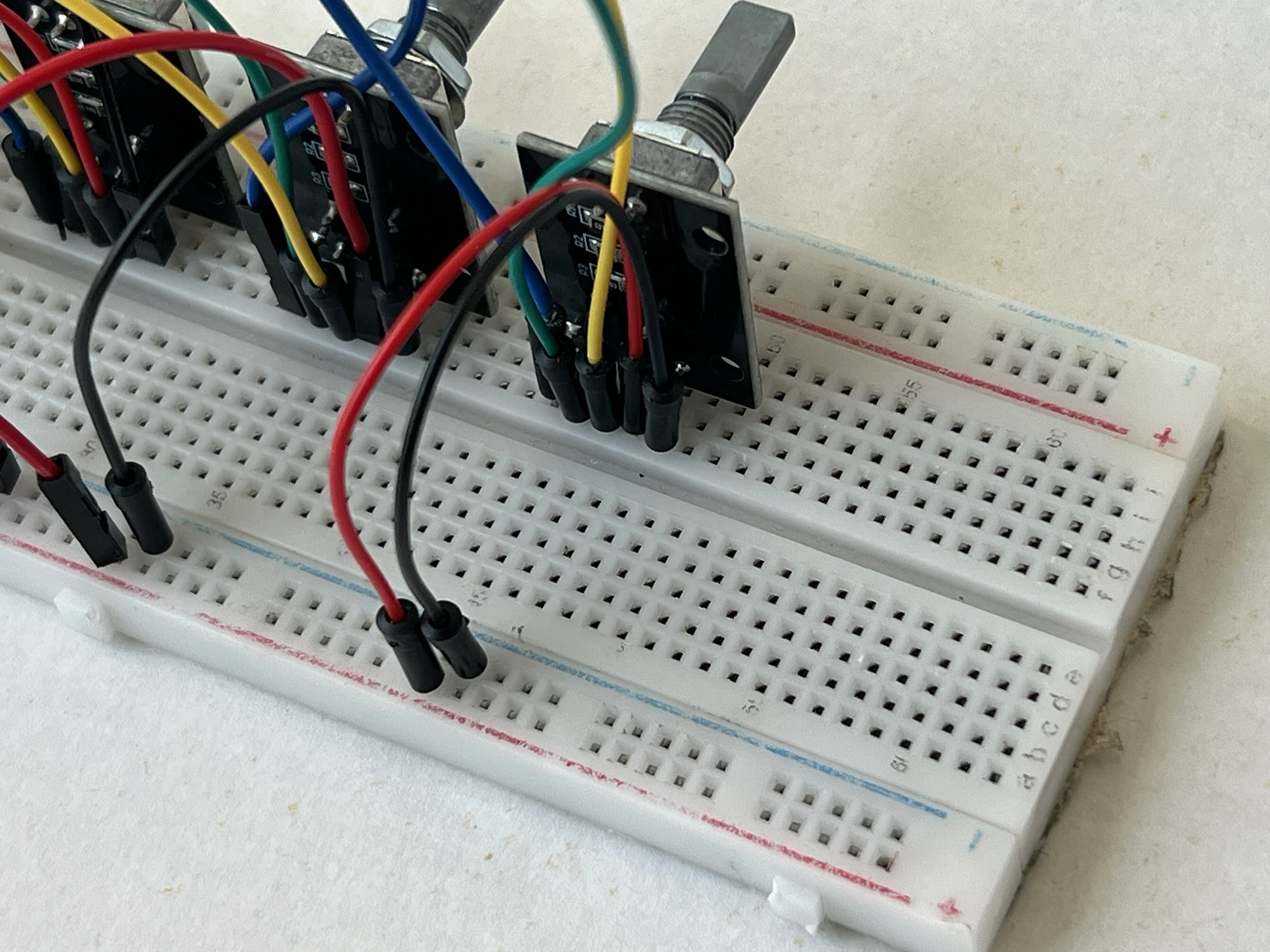

Aus der Nähe: das Kabel steckt fertig, zwischen F48 am Encoder 3 und der Minus-Schiene am Rand.
Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein schwarzes Kabel von F48 beim Regler in die Minus-Schiene am Rand.

F48 gehört zum Pin GND.

F48 · Pin GND am Encoder 3 nach Minus-Schiene
